La série X de fiches robustes professionnelles 1/4" reprend la conception de l'existante série C, offrant la plus fine des jacks 1/4" avec un système de rétention de câble unique.
Le corps SlimLine de 14,5mm de large convient aux dernières exigences pour des applications à haute densité de connectique (une fiche tous les 15,88mm). Le contact précisemment usiné et en une seule pièce sans rivet en fait une fiche unique et évite la casse.
La série X convient à toute application, comme la guitare, les câbles audio, les multipaires, enceintes, amplificateurs et consoles des mixage.

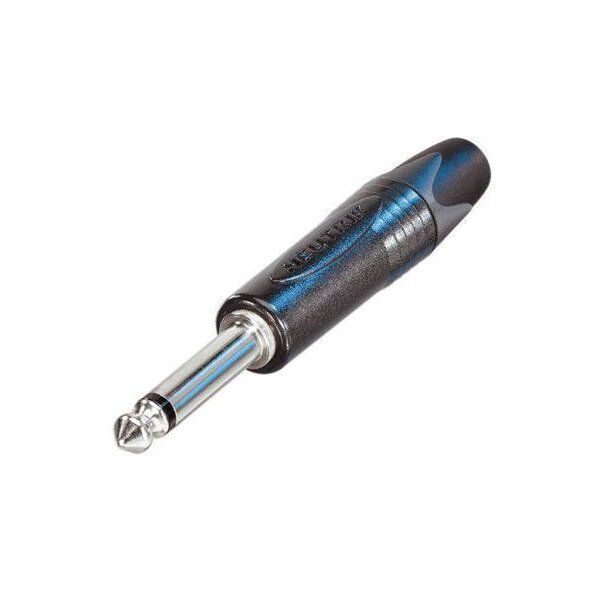

Fiche jack 6.35mm mono, corps noir, contacts argent.
Caractéristiques & Avantages:
- Corps entièrement métallique pour éviter les interférences RF et une plus grande durée de vie
- Corps fin pour un usage dense
- Corps en zinc robuste et design
- Serre câble amélioré
- Contacts usinés avec précision
Product:
Connector Type Plug
Gender male
Electrical:
Contact resistance depends on mating connector mΩ
Dielectric strength 1 kVdc
Insulation resistance > 2 GΩ (initial)
Insulation resistance ≥ 1 GΩ (after damp heat test)
Rated current per contact depends on mating connector A
Rated voltage 50 V
Mechanical:
Cable O.D. 4 - 7 mm
Lifetime > 1000 mating cycles
Wire size 1 mm²
Wire size 18 AWG
Wiring Solder contacts
Material:
Bushing Polyacetal (POM) + PU
Contact plating 2 µm Ni (Su)
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 30 % GR)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Black chromium
Strain relief Polyacetal (POM)
Environmental:
Standard compliance IEC 60603-11 / EIA RS-453
Solderability Complies with IEC 68-2-20
Temperature range -20 °C to +65 °C
